Фитинги

Штуцер JIC(ш) с углом сопряжения 74° прямой SAE J516/ISO 12151-5

  • Серия: M12510
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACH1
M12510-04-0461/4"47/16" - 204281412
M12510-04-0561/4"41/2" - 205,5291414
M12510-04-0661/4"49/16" - 187291417
M12510-05-0485/16"57/16" - 204291414
M12510-05-0585/16"51/2" - 205,5291414
M12510-05-0685/16"59/16" - 187291417
M12510-06-05103/8"61/2" - 205,529,51417
M12510-06-06103/8"69/16" - 18729,61417
M12510-06-08103/8"63/4" - 169,334,116,519
M12510-06-10103/8"67/8" - 1412,538,619,524
M12510-08-06121/2"89/16" - 187321419
M12510-08-08121/2"83/4" - 169,334,416,519
M12510-08-10121/2"87/8" - 1412,538,919,524
M12510-08-12121/2"81,1/16" - 121542,92227
M12510-10-10165/8"107/8" - 1412,539,219,524
M12510-10-12165/8"101,1/16" - 121542,72227
M12510-12-10193/4"127/8" - 1412,541,519,527
M12510-12-12193/4"121,1/16" - 1215442227
M12510-12-14193/4"121,3/16" - 121644,522,532
M12510-12-16193/4"121,5/16" - 1219,8472334
M12510-16-12251"161,1/16" - 121544,82232
M12510-16-16251"161,5/16" - 1219,847,82334
M12510-16-20251"161,5/8" - 122652,824,342
M12510-20-20311,1/4"201,5/8" - 122653,524,342
M12510-20-24311,1/4"201,7/8" - 123260,527,550
M12510-24-24381,1/2"241,7/8" - 123260,527,550
M12510-32-32512"322,1/2" - 124271,83465



Фитинги

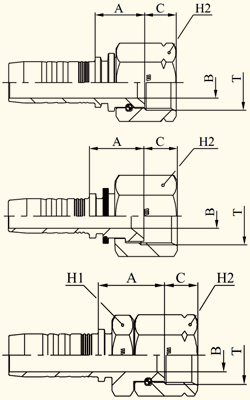

Фитинг JIC(г) с углом сопряжения 74° прямой SAE J516/ISO 12151-5

  • Серия: M22512 и М22513
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACH2
M22513-03-0453/16"37/16" - 20315,1915
M22512-03-0553/16"31/2" - 20415,59,217
M22512-04-0461/4"47/16" - 20415,58,217
M22512-04-0561/4"41/2" - 20415,89,217
M22513-04-0661/4"49/16" - 18416,59,819
M22512-05-0485/16"57/16" - 20415,58,217
M22512-05-0585/16"51/2" - 205,5169,217
M22512-05-0685/16"59/16" - 18715,79,719
M22513-05-0885/16"53/4" - 165,516,710,722
M22512-06-05103/8"61/2" - 205,516,69,517
M22512-06-06103/8"69/16" - 18716,19,219
M22513-06-08103/8"63/4" - 16717,310,722
M22513-06-10103/8"67/8" - 149,318,112,427
M22512-08-08121/2"83/4" - 169,319,910,222
M22513-08-10121/2"87/8" - 149,318,512,427
M22513-08-12121/2"81,1/16" - 1212,521,813,832
M22512-10-10165/8"107/8" - 1412,519,912,327
M22513-10-12165/8"101,1/16" - 1212,521,713,832
M22512-12-08193/4"123/4" - 169,321,510,222
M22512-12-10193/4"127/8" - 1412,521,512,327
M22512-12-12193/4"121,1/16" - 121522,514,232
M22512-12-14193/4"121,3/16" - 121523,114,836
M22512-12-16193/4"121,5/16" - 1219,82315,238
M22512-16-12251"161,1/16" - 121523,314,432
M22512-16-16251"161,5/16" - 1219,823,815,238
M22512-16-20251"161,5/8" - 122629,816,250
M22512-20-20311,1/4"201,5/8" - 12263016,250
M22512-20-24311,1/4"201,7/8" - 12323518,860
M22512-24-24381,1/2"241,7/8" - 12323518,860
M22512-32-24512"321,7/8" - 12323718,860
M22512-32-32512"322,1/2" - 124435,42475



Фитинги

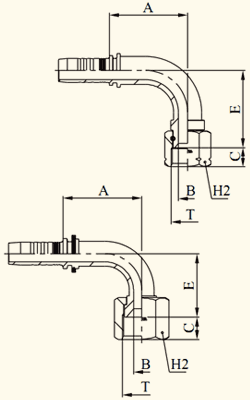

Фитинг JIC(г) с углом сопряжения 74°, 90°градусный SAE J516/ISO 12151-5

  • Серия: M22592 и М22593
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACEH2
M22593-03-0453/16"37/16" - 20326923,515
M22592-04-0461/4"47/16" - 20428,58,22717
M22592-04-0561/4"41/2" - 20428,59,227,517
M22593-04-0661/4"49/16" - 18429,59,82819
M22593-04-0861/4"43/4" - 16729,31130,522
M22592-05-0585/16"51/2" - 205,529,59,227,517
M22592-05-0685/16"59/16" - 187319,228,519
M22592-06-05103/8"61/2" - 205,530,19,526,517
M22592-06-06103/8"69/16" - 18735,59,232,519
M22593-06-08103/8"63/4" - 16736,510,729,522
M22593-06-10103/8"67/8" - 149,336,512,431,527
M22592-08-06121/2"89/16" - 187379,23319
M22592-08-08121/2"83/4" - 169,34410,24122
M22593-08-10121/2"87/8" - 149,34512,43627
M22593-08-12121/2"81,1/16" - 1212,54513,83632
M22592-10-10165/8"107/8" - 1412,553,512,352,527
M22593-10-12165/8"101,1/16" - 1212,551,513,85032
M22592-12-10193/4"127/8" - 1412,55512,352,527
M22592-12-12193/4"121,1/16" - 12156214,25832
M22592-12-14193/4"121,3/16" - 12156214,85836
M22592-12-16193/4"121,5/16" - 1219,86215,257,538
M22592-16-16251"161,5/16" - 1219,87715,26738
M22592-16-20251"161,5/8" - 122677,516,274,550
M22592-20-20311,1/4"201,5/8" - 122690,516,286,550
M22592-20-24311,1/4"201,7/8" - 123290,518,89160
M22592-24-24381,1/2"241,7/8" - 123210818,8100,560
M22592-32-32512"322,1/2" - 12441422413775



Фитинги

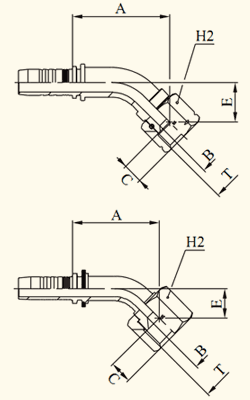

Фитинг JIC(г) с углом сопряжения 74°, 45°градусный SAE J516/ISO 12151-5

  • Серия: M22542 и М22543
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACEH2
M22542-03-0453/16"37/16" - 204358,214,517
M22542-04-0461/4"47/16" - 20435,58,214,517
M22542-04-0561/4"41/2" - 20435,79,214,517
M22543-04-0661/4"49/16" - 18435,59,81419
M22542-05-0585/16"51/2" - 205,537,59,214,517
M22542-05-0685/16"59/16" - 187389,214,519
M22542-06-06103/8"69/16" - 187429,216,519
M22543-06-08103/8"63/4" - 1674110,71422
M22543-06-10103/8"67/8" - 149,342,512,415,527
M22542-08-08121/2"83/4" - 169,35210,22022
M22543-08-10121/2"87/8" - 149,349,512,41727
M22543-08-12121/2"81,1/16" - 1212,55013,81732
M22542-10-10165/8"107/8" - 1412,56212,325,527
M22543-10-12165/8"101,1/16" - 1212,56013,82432
M22542-12-12193/4"121,1/16" - 12157014,227,532
M22542-12-14193/4"121,3/16" - 12156914,827,536
M22542-12-16193/4"121,5/16" - 1219,87015,227,538
M22542-16-12251"161,1/16" - 121572,514,227,532
M22542-16-16251"161,5/16" - 1219,88615,23238
M22542-16-20251"161,5/8" - 12269016,23650
M22542-20-20311,1/4"201,5/8" - 1226103,516,241,550
M22542-20-24311,1/4"201,7/8" - 1232106,518,844,560
M22542-24-24381,1/2"241,7/8" - 123211918,846,560
M22542-32-32512"322,1/2" - 1244163246875

Внимание! В данном разделе представлены только основные, наиболее востребованные типы продукции. Если Вас интересуют какие либо позиции, не указанные в данном разделе, свяжитесь с нашими менеджерами. Они всегда предоставят информацию по интересующей Вас продукции.
