Американский стандарт SAE J516/J1453. Фитинги как с наружной так и с внутренней резьбой производят с плоской поверхностью уплотнения. Чтобы между плоскостями обеспечить герметичность, укладывают уплотнитель из резины, или какого-либо аналогичного материала. Отличительная особенность — специальная проточка на торце фитинга с наружной резьбой (Штуцер) для резинового уплотнительного кольца, имеющего круглое сечение.

Фитинги

Штуцер ORFS(ш) с сопряжением по плоскости по SAE J516/ISO 12151-1

  • Серия: M12410
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACH1
M12410-04-0461/4"49/16"-184249,816
M12410-04-0661/4"411/16"-166,726,611,219
M12410-05-0685/16"511/16"-166,72711,219
M12410-06-06103/8"611/16"-166,727,611,219
M12410-06-08103/8"613/16"-169,33012,822
M12410-08-08121/2"813/16"-169,330,612,822
M12410-08-10121/2"81"-1412,53515,527
M12410-08-12121/2"81,3/16"-121537,51732
M12410-10-08165/8"1013/16"-169,330,512,822
M12410-10-10165/8"101"-1412,534,715,527
M12410-10-12165/8"101,3/16"-121537,51732
M12410-12-12193/4"121,3/16"-1215391732
M12410-12-16193/4"121,7/16"-1219,840,517,538
M12410-16-16251"161,7/16"-1219,841,817,538
M12410-16-20251"161,11/16"-12264417,546
M12410-20-20311,1/4"201,11/16"-122646,317,546
M12410-24-24381,1/2"242"-123248,617,555



Фитинги

Фитинг ORFS(г), прямой, с сопряжением по плоскости по SAE J516/ISO 12151-1

  • Серия: M22411
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACH1H2
M22411-04-0461/4"49/16"-18427,581319
M22411-04-0661/4"411/16"-167309,51622
M22411-04-0861/4"413/16"-169,334,5111924
M22411-05-0485/16"59/16"-18428,581619
M22411-05-0685/16"511/16"-16730,59,51622
M22411-06-04103/8"69/16"-1842981619
M22411-06-06103/8"611/16"-16731,19,51622
M22411-06-08103/8"613/16"-169,335,6111924
M22411-08-06121/2"811/16"-16731,99,51922
M22411-08-08121/2"813/16"-169,335,9111924
M22411-08-10121/2"81"-1411,538,413,52430
M22411-08-12121/2"81,3/16"-1213,941,914,52836
M22411-10-08165/8"1013/16"-169,336112424
M22411-10-10165/8"101"-1411,538,713,52430
M22411-10-12165/8"101,3/16"-1213,94214,52836
M22411-12-10193/4"121"-1411,54113,52830
M22411-12-12193/4"121,3/16"-1213,943,514,52836
M22411-12-16193/4"121,7/16"-1219,845,5153641
M22411-16-12251"161,3/16"-1213,945,814,53636
M22411-16-16251"161,7/16"-1219,846,3153641
M22411-16-20251"161,11/16"-122649,514,84150
M22411-20-20311,1/4"201,11/16"-12264914,84150
M22411-24-24381,1/2"242"-12325415,85060



Фитинги

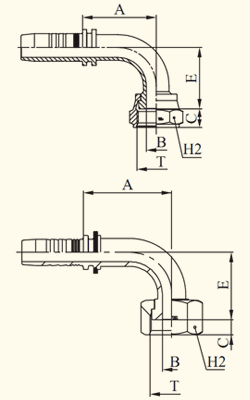

Фитинг ORFS(г), 90°, клемпованный или накидной, с сопряжением по плоскости по SAE J516/ISO 12151-1

  • Серия: M22491 и М22493
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACEH2
M22493-04-0461/4"49/16"-18427,58,22217
M22493-04-0661/4"411/16"-16727,59,52222
M22493-05-0685/16"511/16"-167329,52322
M22491-06-04103/8"69/16"-1842882319
M22493-06-06103/8"611/16"-166309,52422
M22493-06-08103/8"613/16"-169,3301126,524
M22491-08-06121/2"811/16"-16730,99,524,522
M22493-08-08121/2"813/16"-169,340,5113024
M22493-08-10121/2"81"-1411,540,513,53030
M22493-08-12121/2"81,3/16"-1213,939,514,537,536
M22491-10-08165/8"1013/16"-169,341,5113424
M22493-10-10165/8"101"-1411,54813,537,530
M22493-10-12165/8"101,3/16"-1213,94814,54136
M22491-12-10193/4"121"-1411,54913,53830
M22493-12-12193/4"121,3/16"-1213,956,514,54836
M22493-12-16193/4"121,7/16"-1219,856,514,847,541
M22491-16-12251"161,3/16"-1213,957,614,54836
M22493-16-16251"161,7/16"-1219,871,514,85641
M22493-16-20251"161,11/16"-122671,514,858,550
M22493-20-20311,1/4"201,11/16"-12268314,86650
M22493-24-24381,1/2"242"-123210214,879,560



Фитинги

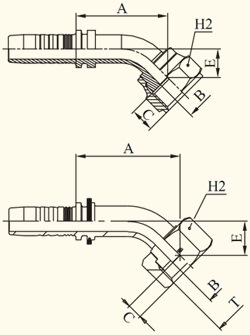

Фитинг ORFS(г), 45°, клемпованный или накидной, с сопряжением по плоскости по SAE J516/ISO 12151-1

  • Серия: M22441 и М22443
КодВнутр. Ø рукаваРезьбаРазмеры, мм
mminchdashTBACEH2
M22443-04-0461/4"49/16"-184318,210,517
M22443-04-0661/4"411/16"-167319,510,522
M22443-05-0685/16"511/16"-167349,510,522
M22443-06-06103/8"611/16"-16732,59,51122
M22443-06-08103/8"613/16"-169,3341112,524
M22441-08-06121/2"811/16"-167339,51122
M22443-08-08121/2"813/16"-169,342111324
M22443-08-10121/2"81"-1411,54213,513,530
M22443-08-12121/2"81,3/16"-1213,946,514,518,536
M22443-10-10165/8"101"-1411,54913,51630
M22443-10-12165/8"101,3/16"-1213,951,514,518,536
M22441-12-10193/4"121"-1411,550,513,516,530
M22443-12-12193/4"121,3/16"-1213,960,514,521,536
M22443-12-16193/4"121,7/16"-1219,86114,82141
M22441-16-12251"161,3/16"-1214,56614,52136
M22443-16-16251"161,7/16"-1219,87214,823,541
M22443-16-20251"161,11/16"-12267414,825,250
M22443-20-20311,1/4"201,11/16"-12268214,82750
M22443-24-24381,1/2"242"-12329814,831,560

Внимание! В данном разделе представлены только основные, наиболее востребованные типы продукции. Если Вас интересуют какие либо позиции, не указанные в данном разделе, свяжитесь с нашими менеджерами. Они всегда предоставят информацию по интересующей Вас продукции.
