БРС
Купить быстроразъемные соединения (брс) для гидравлических РВД шариковые (открытые) Q.SAFE производства Manuli (Италия) предлагает ГК Гидроком - крупнейший завод-производитель РВД на Северо-Западе - всё в наличии, отгрузка любым транспортом. Звоните!

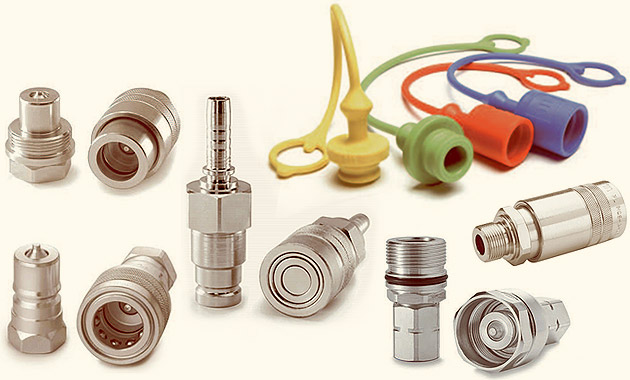

Быстроразъемные соединения серий Q.SAFE производства Manuli является идеальным решением для подключения и отключения двух частей гидравлических систем - быстро, легко и безопасно.
Каждая серия Q.Safe – гарантия надежного соединения и разъединения между машиной и ее сменными орудиями, а также надежная защита от утечек в случаях подключения и отключения. Все серии имеют надежное гальваническое покрытие Cr3 (хроматированный цинк) с отличной стойкостью к коррозии, превышающей ISO 4520 (сопротивление соленым брызгам более 400 часов).
Manuli производит также полный ассортимент аксессуаров, комплектов запасных частей, обратных клапанов - более 700 наименований для серий Q.Safe.
БРС Manuli Q.Safe предлагается для следующих областей применения:
- для сельского и лесного хозяйства (тракторы, прицепы, комбайны)
- строительная техника и коммунальные машины (экскаваторы, погрузчики, колесные погрузчики, гидравлические инструменты и прицепов)
- угледобыча
- промышленное машиностроение
 |
 |
 |
 |
 |
Ниже представлены одни из наиболее распространенных серий БРС:
БРС шариковые (открытые)
ISO 7241-1 часть A (тип ISO A)
- Серия: Q00811041A-Q00211041A
- Спецификация по: ISO 7241-2
- Материал: Ниппеля и розетки изготовлены из углеродистой стали с поверхностной закалкой в ответственных местах, пружины из стали C98, уплотнения - NBR (либо другой материал по запросу), защитные кольца из PTFE
- Рабочая температура: от -30°С до +100°С (при других температурах соединение может быть укомплектовано другими уплотнениями)
- Коэффициент безопасности: 1:4 для динамических давлений и 1:2 для статического давления
- Испытания на импульсное давление: 100 000 циклов при давлении 133% от номинального (частота 1 Гц)
- Применение: Данные быстроразъемные соединения наиболее широко используются в гидравлических системах индустриального и сельскохозяйственного сектора. Удобство использования делает их хорошим выбором для мобильных механизмов, включая самосвалы, трактора, снегоочистители и т.д.

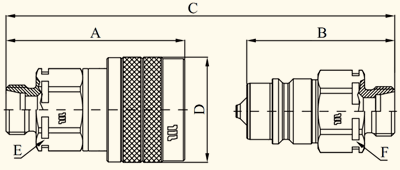

| Внутр. Ø рукава | Код | Резьба | Размеры, мм | ||||||||
| mm | inch | dash | розетка | ниппель | A | B | C | D | E | F | |
| 6,3 | 1/4" | 4 | Q00811041A-04-04 | Q00211041A-04-04 | 1/4" | 48,8 | 34,5 | A+B-14,2 | Ø24 | 17 | 17 |
| 10 | 3/8" | 6 | Q00811041A-06-04* | Q00211041A-06-04* | 1/4" | 63 | 54,5 | A+B-17,5 | Ø30 | 22 | 22 |
| Q00811041A-06-06 | Q00211041A-06-06 | 3/8" | 57,8 | 40 | A+B-17,5 | Ø30 | 22 | 22 | |||
| 12,5 | 1/2" | 8 | Q00811041A-08-06* | Q00211041A-08-06* | 3/8" | 66,2 | 55 | A+B-21,8 | Ø38 | 27 | 27 |
| Q00811041A-08-08 | Q00211041A-08-08 | 1/2" | 67 | 45 | A+B-21,8 | Ø38 | 27 | 27 | |||
| 20 | 3/4" | 12 | Q00811041A-12-12 | Q00211041A-12-12 | 3/4" | 83,5 | 56,5 | A+B-26,7 | Ø45 | 34 | 34 |
| 25 | 1" | 16 | Q00811041A-16-16 | Q00211041A-16-16 | 1" | 97,9 | 64,5 | A+B-32,7 | Ø52 | 41 | 41 |
| 31,5 | 1,1/4" | 20 | Q00811041A-20-20 | Q00211041A-20-20 | 1,1/4" | 118 | 75 | A+B-43 | Ø69 | 50 | 50 |
| 40 | 1,1/2" | 24 | Q00811041A-24-24 | Q00211041A-24-24 | 1,1/2" | 133 | 84 | A+B-49 | Ø83 | 60 | 60 |
БРС по стандарту ISO 16028 (т.н. FLAT-FACE)
- Серия: Q04111041A-Q03911041A
- Спецификация по: ISO 16028
- Материал: Ниппеля и розетки изготовлены из углеродистой стали с поверхностной закалкой в ответственных местах, пружины из нержавеющей стали AISI и стали C98, уплотнения – полиуретан и NBR (либо другие материалы – VITON, EPDM по запросу), защитные кольца из PTFE
- Рабочая температура: от -30°С до +100°С (при других температурах соединение может быть укомплектовано другими уплотнениями)
- Коэффициент безопасности: 1:4 для динамических давлений и 1:2 для статического давления
- Испытания на импульсное давление: 100 000 циклов при давлении 133% от номинального (частота 1 Гц) в рассоединенном состоянии и 1 000 000 циклов при давлении 133% от номинального (частота 1 Гц) – в соединенном состоянии
- Применение: БРС серии FLAT-FACE широко используются во всем спектре гидравлических систем в индустриальном и сельскохозяйственном рынках оборудования. Благодаря особой конструкции исключается поступление в гидравлическую систему сторонних жидкостей, грязи, ограничивая проблемы, вызванные загрязнением гидравлической системы, а также проблемы экологического загрязнения из-за утечки масла.
| Внутр. Ø рукава | Код | Резьба | Размеры, мм | ||||||||
| mm | inch | dash | розетка | ниппель | A | B | C | D | E | F | |
| 6,3 | 1/4" | 4 | Q04111041A-04-04 | Q03911041A-04-04 | 1/4" | 63,6 | 52,1 | A+B-11,1 | Ø28 | 24 | 22 |
| Q04111041A-04-06 | Q03911041A-04-06 | 3/8" | 63,6 | 53,6 | A+B-11,1 | Ø28 | 24 | 22 | |||
| 10 | 3/8" | 6 | Q04111041A-06-06 | Q03911041A-06-06 | 3/8" | 74,9 | 62,5 | A+B-15,9 | Ø32 | 27 | 27 |
| Q04111041A-06-08 | Q03911041A-06-08 | 1/2" | 77,9 | 65,5 | A+B-15,9 | Ø32 | 27 | 27 | |||
| 12,5 | 1/2" | 8 | Q04111041A-08-08 | Q03911041A-08-08 | 1/2" | 84,7 | 72,5 | A+B-17,1 | Ø38 | 34 | 34 |
| Q04111041A-08-12 | Q03911041A-08-12 | 3/4" | 86,7 | 74,5 | A+B-17,1 | Ø38 | 34 | 34 | |||
| 20 | 3/4" | 12 | Q04111041A-12-12 | Q03911041A-12-12 | 3/4" | 105,9 | 88,5 | A+B-21,7 | Ø48 | 41 | 41 |
| Q04111041A-12-16 | Q03911041A-12-16 | 1" | 108,9 | 91,5 | A+B-21,7 | Ø48 | 41 | 41 | |||
| 25 | 1" | 16 | Q04111041A-16-16 | Q03911041A-16-16 | 1" | 114,5 | 89,8 | A+B-22,9 | Ø55 | 50 | 50 |
| Q04111041A-16-20 | Q03911041A-16-20 | 1,1/4" | 116,5 | 94,8 | A+B-22,9 | Ø55 | 50 | 50 | |||
Внимание! В данном разделе представлены только основные, наиболее востребованные типы продукции. Если Вас интересуют какие либо позиции, не указанные в данном разделе, свяжитесь с нашими менеджерами. Они всегда предоставят информацию по интересующей Вас продукции.
